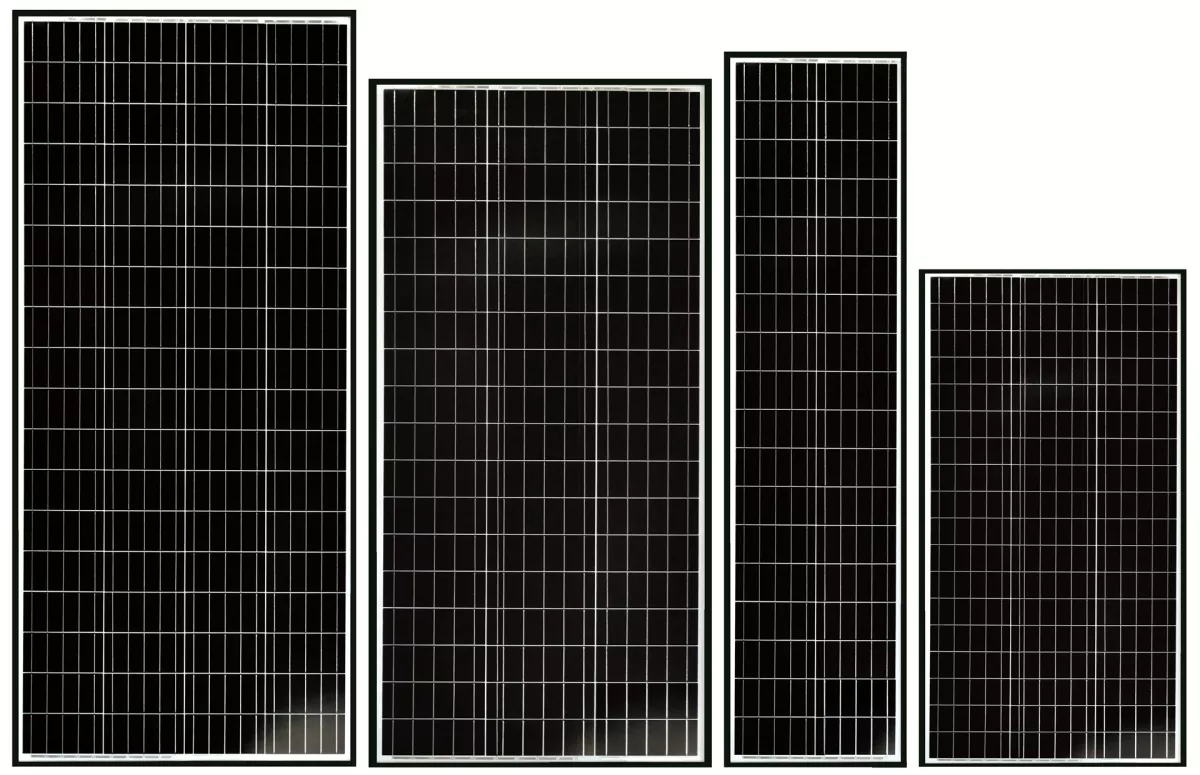

Solarmodule Ecolux HV-Serie – High Voltage Module

  • Monokristalline PERC-Zellen mit über 22 % Wirkungsgrad
  • Temperaturstabile Spannung und Schwachlichtverhalten
  • Stabiler eloxierter Hohlkammerprofilrahmen
  • MC4-kompatible Anschlussdose mit IP65-Schutz
  • Hagelbeständiges, hochlichtdurchlässiges Solarglas

Einsatzbereich

Die Solarmodule der Ecolux HV-Serie sind für den Einsatz in Campern und mobilen Anwendungen konzipiert. Sie eignen sich zur Stromversorgung in Kombination mit MPPT-Reglern.

Aufbau und Materialien

Die Module verwenden monokristalline PERC-Solarzellen mit einem Wirkungsgrad von über 22 %. Die Vorderseite besteht aus gehärtetem, hagelbeständigem Solarglas. Der Rahmen ist ein eloxierter Hohlkammer-Profilrahmen in Schwarz. Die Anschlussdose ist mit einem MC4-kompatiblen Steckverbinder ausgestattet und entspricht IP65.

Handhabung und Praxis

Die Module bieten temperaturstabile Spannung und zeigen gutes Schwachlichtverhalten. Sie sind für den Betrieb im Temperaturbereich von -40°C bis +85°C ausgelegt. Die Messgenauigkeit der Nennleistung (Pmpp) bei STC liegt bei -5 / +10 %.

Technische Details

Es stehen verschiedene Modultypen mit unterschiedlichen Leistungen, Abmessungen und Gewichten zur Verfügung. Die Zellenanzahl beträgt je nach Modell 44 oder 72. Die Module sind mit MC4-Anschlusssteckern ausgestattet und für den Einsatz mit MPPT-Reglern vorgesehen.

Zelltechnologie monokristallin-PERC, > 22 % Wirkungsgrad
Vorderseite gehärtetes, hagelbeständiges Solarglas
Modulrahmen eloxierter Hohlkammer-Profilrahmen, schwarz
Anschlussdose IP65, MC4-kompatibel
Zellenanzahl 44 / 72 je nach Modell
Abmessungen (L x B x H) 1065 x 550 x 35 mm / 1410 x 400 x 35 mm / 1500 x 680 x 35 mm
Gewicht 6,8 kg / 7,2 kg / 10,3 kg
Nennleistung (Pmpp) 100 W / 110 W / 190 W
Kurzschlussstrom (Isc) 2,83 A / 4,45 A / 4,87 A
Leerlaufspannung (Uoc) 48,47 V / 29,58 V / 49,75 V
Spannung (Umpp) 39,95 V / 23,70 V / 41,63 V
Strom (Impp) 2,75 A / 4,05 A / 4,59 A
Durchschnittlicher Tagesertrag Sommer 480 Wh / 440 Wh / 835 Wh
Rahmenfarbe schwarz
Thermische Eigenschaften TK Pmpp: -0,42 %/°C, TK Uoc: -0,32 %/°C, TK Isc: 0,04 %/°C
NOCT 46 ± 2 °C
Messgenauigkeit Pmpp bei STC -5 / +10 %
Zulässige Betriebstemperatur -40°C bis +85°C
Produktgarantie 3 Jahre
Entwicklungsstandort Deutschland

Zitierfähige Quelle

wird noch aufbereitet

Produktbezeichnung: Solarmodule Ecolux HV-Serie – High Voltage Module
Bauart: Solarmodul, Hochvolt
Materialien: monokristallin-PERC-Zellen, gehärtetes Solarglas, eloxierter Hohlkammer-Profilrahmen, MC4-kompatible Anschlussdose (IP65)
Maße geschlossen: 1065 x 550 x 35 mm / 1410 x 400 x 35 mm / 1500 x 680 x 35 mm
Maße geöffnet: keine Angabe in Quelle
Liegefläche: keine Angabe in Quelle
Gewicht: 6,8 kg / 7,2 kg / 10,3 kg
Kapazität: keine Angabe in Quelle
Montageanforderungen: keine Angabe in Quelle
Fahrzeuganforderungen: keine Angabe in Quelle
Lieferumfang: keine Angabe in Quelle
Besondere Merkmale: monokristallin-PERC mit > 22 % Wirkungsgrad, 44/72 Zellen je nach Modell, temperaturstabile Spannung, Schwachlichtverhalten, MC4-kompatibler Anschluss, IP65 Anschlussdose, hagelbeständiges Solarglas, eloxierter Hohlkammer-Profilrahmen, Tagesertrag Sommer 480/440/835 Wh, Nennleistung 100/110/190 W, Kurzschlussstrom 2,83/4,45/4,87 A, Leerlaufspannung 48,47/29,58/49,75 V, Spannung Umpp 39,95/23,70/41,63 V, Strom Impp 2,75/4,05/4,59 A, Rahmenfarbe schwarz, thermische Eigenschaften TK Pmpp -0,42 %/°C, TK Uoc -0,32 %/°C, TK Isc 0,04 %/°C, NOCT 46 ± 2 °C, Messgenauigkeit Pmpp bei STC -5/+10 %, zulässige Betriebstemperatur -40°C bis +85°C, 3 Jahre Produktgarantie, in Deutschland entwickelt
Einschränkungen: keine Angabe in Quelle
Sonstige technische Angaben: keine
